锻钢闸阀Z41H_成品油输送管线

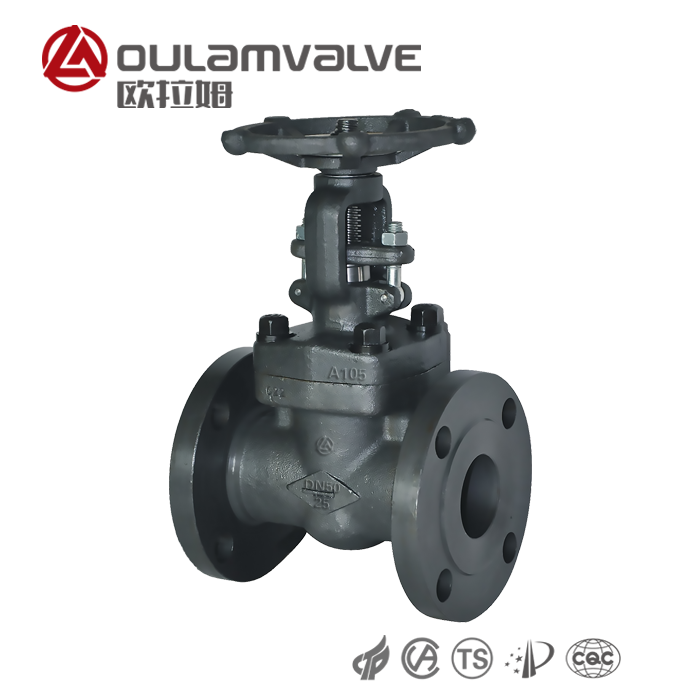

成品油输送管道锻钢闸阀_Z41H

锻钢闸阀应用：

成品油管道运输，通过输油管道进行的成品油输送。炼油厂加工出的各类成品油，用管道输送至各成品油库或直接由管道输送至用户。可以用一条管线按预编程序，输送各种不同的油品。欧拉姆阀门为提供了3000多台锻钢闸阀，替代进口阀门产品。

产品特征：

锻钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，锻钢闸阀只能作全开和全关 , 不能作调节和节流。锻钢闸阀的闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。锻钢闸阀驱动方式有：手动，气动，电动，气液联动。闸阀按材质分：铸铁闸阀、球墨铸铁闸阀、不锈钢闸阀、锻钢闸阀等。

锻钢闸阀的工作原理：

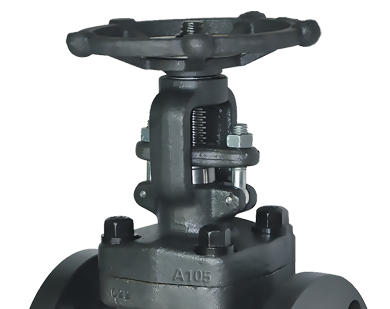

锻钢闸阀关闭时：密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 (亦叫明杆闸阀)。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置来确定。

软密封零泄漏

弹性座封锻钢闸阀相较于平底式闸阀，在密封性能上更可靠，平底式闸阀由于阀底凹槽的设计，容易使碎石、木块、水泥、铁屑等杂物在通水洗管后形成淤积而造成阀门切口关闭时不够紧密，从而形成漏水现象，而弹性座封闸阀则有效地避开该问题，整体上更加紧密，使流体畅通无阻，无泄漏隐患。

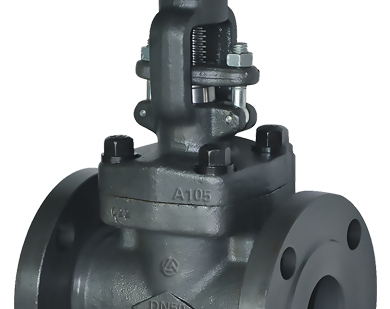

锻钢阀体，保证受压强度

阀体、阀盖等承压件采用整体锻造，在阀体上对堆焊合金层直接在阀体上加工而成，内部整体精密确保阀门密封性。堆焊层厚度大于等于2mm，对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，
保证受压强度。

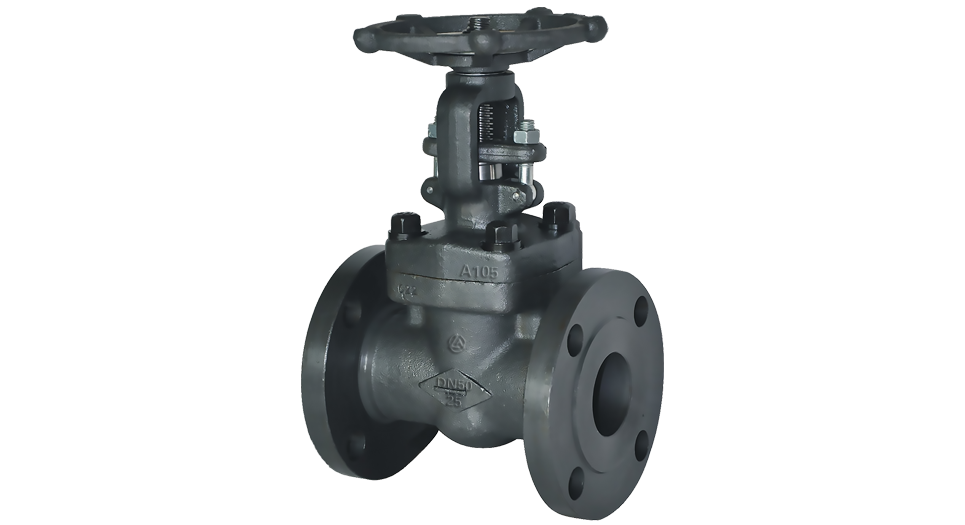

操作便捷，介质流向不受干扰

阀体外形简约，结构短小精致，工艺性能良好，适用范围广。操作阀体便捷轻松，无需额外操作降低压力，介质流向不受限制、不受干扰。

材质标准

设计与制造：API600 API6D GB12234
法兰尺寸：ANSIB 16.5 JB/T79 GB9113
压力温度：ANSSIB 16.34
结构长度：ANSIB16.10 GB12221
对焊连接尺寸：ANSIB 16.25
检验与试验：API598 JB/T9092

行业应用

石油天然气LNG

天然气被采集后，需要通过液化然后便于贮存和运输，液化天然气进出口贸易一般采用船运，然后到达接收站，再进行重新气化。气化天然气通过管道输送到城市管网到各家各户。天然气被采集后需要进行一系列的提纯，天然气经预处理，脱出重质烃、硫化物、CO2、水等杂质，再进行常温降温-160度，就可液化。所有的气态和液态提取，运输，贮存都会使用到阀门，通常低温截止阀，低温闸阀，低温球阀，低温蝶阀等。

煤化工

煤化工是指以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。煤化工主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。在煤化工可利用的生产技术中，炼焦是应用最早的工艺，并且至今仍然是化学工业的重要组成部分。煤气化生产的合成气是合成液体燃料、化工原料等多种产品的原料。煤直接液化，即煤高压加氢液化，可以生产人造石油和化学产品。涉及到的泵阀设备有切断阀、水封阀、密封阀、安全阀、旋塞阀、疏水阀、闸阀、截止阀、球阀、蝶阀等

医药化肥

医药行业是我国国民经济的重要组成部分，是传统产业和现代产业相结合，一、二、三产业为一体的产业。其主要门类包括：化学原料药及制剂、中药材、中药饮片、中成药、抗生素、生物制品、生化药品、放射性药品、医疗器械、卫生材料、制药机械、药用包装材料及医药商业。常见的化学制药工艺如氨基酸药物、多肽与蛋白质类药物、核酸类药物、酶类药物、糖类药物、脂类药物、维生素及辅酶类药物、甾类激素药物及基因工程假单胞杆菌生产干扰素等，常用的制药设备酸化设备有酸化罐、污泥浓缩器等，反应设备有反应器、蒸馏器等，精制设备有汽提塔、加热炉等，干燥工艺有混合机、真空干燥机等，泵阀设备有止回阀、电磁阀、闸阀、球阀、安全阀、蝶阀、电动截止阀电动安全阀。

冶炼开采

矿产开采指对固体（如煤和矿物）、液体（如原油）或气体（如天然气）等自然产生的矿物的采掘。包括地下或地上采掘、矿井的运行，以及一般在矿址或矿址附近从事的旨在加工原材料的所有辅助性工作，例如破磨、选矿和处理，均属本类活动。还包括使原料得以销售所需的准备工作。但不包括水的蓄集、净化和分配，以及地质勘查、建筑工程活动，人类获取重要资源的重要方式。矿石开采工艺常规有破碎、筛选、冶炼、研磨四个过程。涉及到的工艺设备有颚式破碎机、破碎机、布料筛分机、圆筒干燥机、混合机、定量皮带给料机、集料胶带机、强力混合机、皮带电子称、缓冲槽、辊式筛分机、生球粉碎机、摆动胶带机、辊式布料机等、泵闸有闸阀、放空阀、水泵、螺杆泵、提升泵、高压泵、三通阀门、截止阀、蝶阀等

轻工业

轻工业以农产品为原料的轻工业，是指直接或间接以农产品为基本原料的轻工业。主要包括食品制造、饮料制造、烟草加工、纺织、缝纫、皮革和毛皮制作、造纸以及印刷等工业；以非农产品为原料的轻工业，是指以工业品为原料的轻工业。主要包括文教体育用品、化学药品制造、合成纤维制造、日用化学制品、日用玻璃制品、日用金属制品、手工工具制造、医疗器械制造、文化和办公用机械制造等工业；覆盖了18个大类行业。泵闸有闸阀、球阀、安全阀、蝶阀等。

环保工程

环保工程是指特定为环境保护所做的工程，是对城市固体、气体、液体污染的处理。污水和垃圾处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。城市污水处理工艺应根据处理规模、水质特性、受纳水体的环境功能及当地的实际情况和要求，经全面技术经济比较后优选确定。现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理。一级处理，主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。二级处理，主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准。三级处理，进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗分析法等。常见的污水处理技术有不溶态污染物的分离技术、污染物的生物化学转化技术、污染物的化学转化技术、溶解态污染物的物理化学分离技术。常用的泵阀有、闸阀、电动闸门、钢闸门、插板闸门、气动开关、蝶阀、止回阀、截止阀、疏水阀、放空阀、节流阀、球阀等。

电力工程

电动力装置按能源的种类分为火电动力装置、水电动力装置、核电动力装置及其他能源发电动力装置。火电动力装置由锅炉、汽轮机和发电机（惯称三大主机）及其辅助装置组成，由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；。水电动力装置由水轮发电机组、调速器、油压装置及其他辅助装置组成，利用水的位能转为水轮的机械能，再以机械能推动发电机，而得到电力。核电动力装置由核反应堆、蒸气发生器、汽轮发电机组及其他附属设备组成，核反应堆按引起裂变的中子能量分为热中子反应堆和快中子反应堆。涉及到的泵阀设备有闸阀、球阀、安全阀、蝶阀等。

水利工程

水利工程水资源、城市水务、水务工程、生态水利学、港口海岸及近海工程、农业水利等。大到国家项目南水北调，小到民生饮用，与国家和个人息息相关。水利所到之处，管路先行。泵阀必不可少，水利相关的泵阀设备有轴流水泵、离心泵、真空泵、排污泵、供水泵、水泵、潜水泵、水闸、铸铁闸门、平面滑动闸门、排气阀、减压阀、蝶阀、弧形钢闸门、空气阀、止回阀、球阀、闸阀等
